2.2.2.14 Specifické nastavení pro modul Inventor Raster

Modul Inventor Raster nyní publikuje modely a výkresy Inventoru do rastrového obrázku *.jpg, *.png. Pro publikace modelu Inventoru je nutné grafické zobrazení a je tedy nutný plný Inventor (nelze publikovat přes Vault Inventor Server). Publikaci výkresu Inventoru lze provést:

• přes plný Inventoru metodou ‚Screenshot‘,

• pomocí Vault Inventor Server metodou ‚ Convert PDF to bitmap ‘, kdy dojde nejprve k publikaci PDF a pak převodu jednotlivých stránek do rastru.

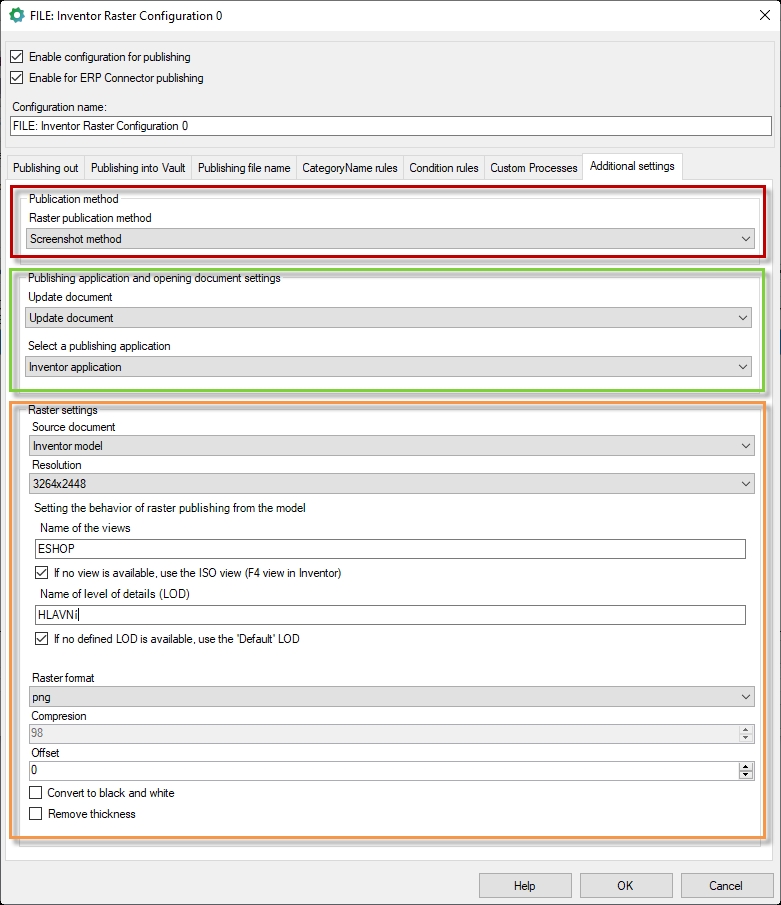

Nastavení publikace modelu Inventor do rastru je následující:

• Publikační metoda

• modely vyžadují grafickou reprezentaci a lze publikovat jen metodou ‚Screenshot‘.

• Nastavení publikační aplikace a otevření dokumentu o modely lze publikovat jen aplikací ‚Inventor application‘,

  • aktualizaci dokumentu lze nastavit na hodnoty:

    • nenastavovat (publikace proběhne, tak jak je model uložený),

    • aktualizovat,

    • odložit aktualizaci.

• Nastavení publikace:

  • zdrojový dokument v poli ‚Source document‘ nastavte na hodnotu ‚Inventor model‘,

  • zvolte rozlišení

  • v poli ‚Name of view‘ lze nastavit jaký pohled modelu bude před publikací nastavený (podporovaný je jen jeden pohled),

  • dále lze nastavit, zda se má v případě, že nebude pohled nalezený, použít základní ISO pohled (resp. pohled, který je viditelný po stisku klávesy F4 v Inventoru); pokud toto pole nebude nastavené a pohled v modelu nebude, tak se publikace provede s pohledem, v jakém bude model v Inventoru otevřený (tj. pravděpodobně, tak jak byl naposledy uložený),

  • pro sestavy lze v poli ‚Name of level of detail‘ navíc nastavit, zda se má použít předdefinovaná úroveň detailu (podporovaná je jen jedena úroveň detailu),

  • v případě, že nebyla nalezena definovaná úrovni detailu lze nastavit chování, zda se má použít výchozí úroveň detailu, o dále nastavte formát rastru

    • png,

    • jpg,

  • v případě jpg, lze ještě nastavit komprese,

  • volba ‚Convert to black and white‘ převede výsledný obrázek do černobílé,

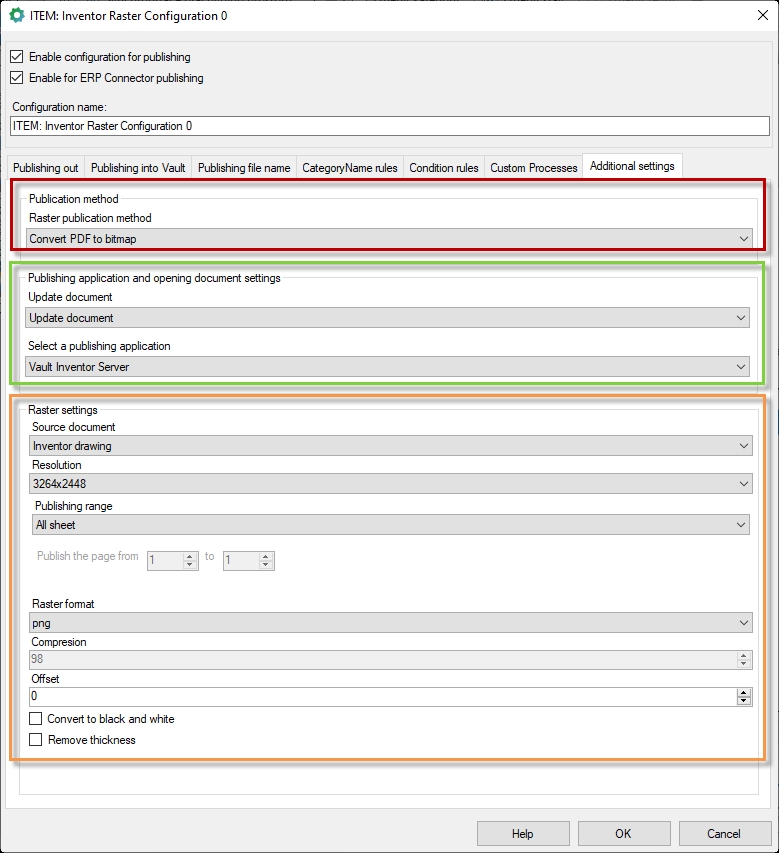

Nastavení publikace výkresu Inventor do rastru je následující.

• Publikační metoda

  • ‚Screenshot method‘ – vyžaduje plný Inventor.

  • ‚Convert PDF to bitmap‘ – publikaci lze provést přes plný Inventor nebo přes Vault Inventor Server,

  • Nastavení publikační aplikace a otevření dokumentu

    • Publikační aplikace:

      • ‚Inventor application‘,

      • ‚Vault Inventor Server ‘

    • aktualizaci dokumentu lze nastavit na hodnoty:

      • nenastavovat (publikace proběhne, tak jak je model uložený),

      • aktualizovat,

      • odložit aktualizaci.

  • Nastavení publikace: o zdrojový dokument v poli ‚Source document‘ nastavte na hodnotu ‚Inventor drawing‘,

    • zvolte rozlišení

    • v poli ‚Publishing range‘ lze nastavit rozsah publikace výkresu:

      • ‚All sheets‘,

      • ‚Curent sheet‘,

      • ‚Sheet range‘,

    • dále nastavte formát rastru Stránka 23 / 45

      • png,

      • jpg, o v případě jpg, lze ještě nastavit komprese,

    • volba ‚Convert to black and white‘ převede výsledný obrázek do černobílé,

    • volba ‚Remove thickness‘ odebere tloušťky čar výkresu

Poznámka

Při výběru Všech listů v Rozsahu publikování bude vytvořeno více samostatných souborů obrázků – každý soubor obrázku pak odpovídá jednomu listu.
